Sur combien de cm un linteau doit-il reposer ?

Étant donné qu'il s'agit d'éléments structurels, une installation correcte du linteau est essentielle à la réussite du projet. Après avoir choisi le bon tyoe do linteau et l'avoir fait livrer sur le chantier, il ne reste plus qu'à l'installer. Avant cela, posez-vous la question suivante : avez-vous pensé aux surfaces d'appui ?

Les fabricants peuvent indiquer diverses surfaces d'appui minimales pour leurs produits, il est donc important de les connaître et de savoir de quelle manière elles peuvent varier.

Nous commencerons par expliquer pourquoi les surfaces d'appui sont importantes.

Qu’est-ce qu’une surface d'appui ?

Dans le domaine de la construction, une « surface d'appui » désigne une longueur excédentaire appliquée au-dessus d'une ouverture libre. Elle permet à l'élément structurel de reposer correctement au-dessus d'une ouverture.

Les longueurs des surfaces d'appui sont déclarées par les fabricants à la suite de tests rigoureux. Des surfaces d'appui plus petites que celles définies par les fabricants réduisent les performances du linteau. Il est essentiel d'assurer le bon niveau de soutien pour le linteau, afin d'atteindre la charge de travail sûre (SWL).

Qu’est-ce qu’une portée libre ?

La portée libre est la largeur de l'ouverture dans le mur.

Sur combien de cm un linteau doit-il reposer ?

Les linteaux sont fabriqués dans différentes formes et dimensions, à partir de différents matériaux. Par conséquent, la longueur de la surface d'appui requise peut varier en fonction de ces facteurs. Tous les fabricants de linteaux indiquent les surfaces d'appui requises pour leurs produits. Si, dans votre projet, vous rencontrez une situation où les spécifications ne correspondent pas à vos critères, vous devez contacter le fabricant pour vérifier l'adéquation du linteau.

En règle générale, la longueur d'appui de tous les linteaux est d'environ 15 cm de part et d'autre. Dans certains cas, lorsque les portées libres sont plus courtes ou que l'ouverture se termine en ligne avec la paroi perpendiculaire, la longueur de l'appui peut être réduite.

Linteaux en acier

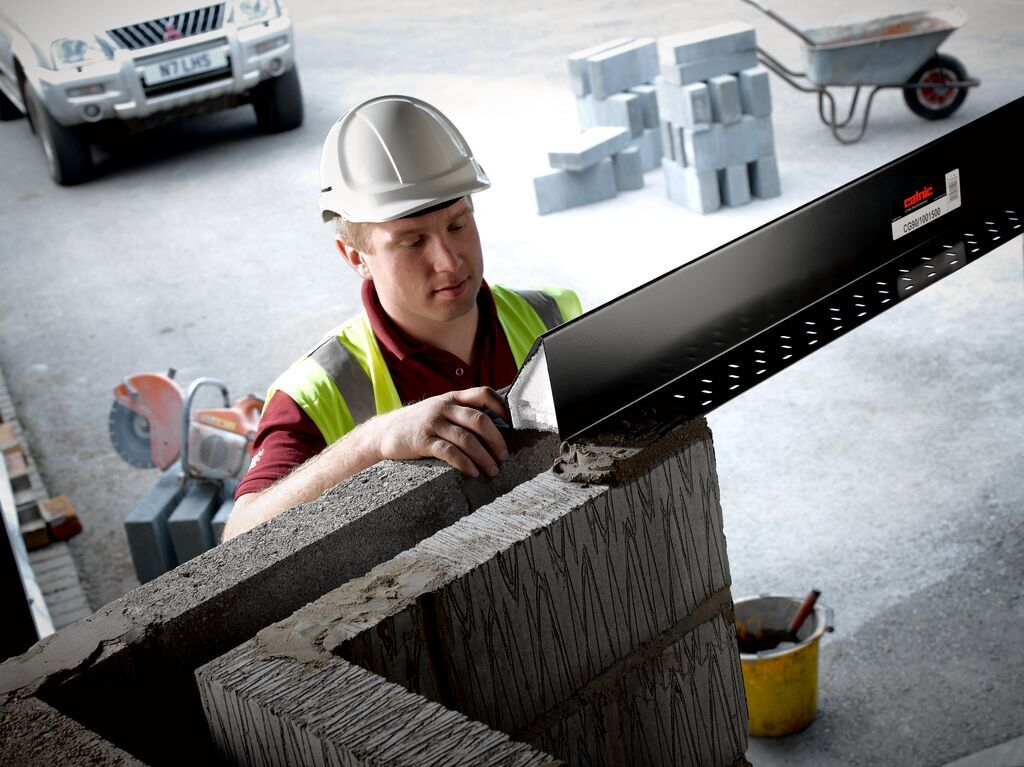

Généralement, les linteaux en acier ont une surface d'appui de 30 cm au total, soit 15 cm à chaque extrémité. Les linteaux en acier de série lourde peuvent nécessiter un appui supplémentaire, jusqu'à un maximum de 40 cm au total.

Linteaux pour ossatures bois

Fabriqués en acier, les linteaux pour ossatures bois nécessitent également des surfaces d'appui de 30 cm au total (15 cm de chaque côté).

Pourquoi les surfaces d’appui sont-elles importantes ?

Quelques raisons justifient le respect des exigences en matière de surfaces d'appui :

Performance structurelle

Une surface d'appui incorrecte ou insuffisante affectera les performances structurelles du linteau, ce qui signifie que le linteau n'atteindra pas la charge de travail sûre (SWL) déclarée. En cas de surface d'appui très insuffisante, le linteau peut céder sous les charges que des surfaces d'appui correctes lui auraient permis de supporter de manière plus que satisfaisante.

Conformité à la réglementation des bâtiments

Les règles de construction stipulent souvent que les linteaux doivent être d'une taille appropriée pour la portée libre qu'ils couvrent, avec un appui suffisant à chaque extrémité. Les réglementations contiennent rarement des mesures exactes pour les surfaces d'appui, mais les inspections permettent de déterminer si les directives appropriées ont été suivies.

Comment mesurer correctement une surface d'appui ?

Le processus de mesure d'une surface d'appui est simple, mais il est important de garder quelques éléments à l'esprit :

1. Mesurer la portée libre : commencez par déterminer les dimensions de la portée libre couverte par l'élément structurel.
2. Ajouter les mesures des surfaces d'appui : ajoutez les mesures des surfaces d'appui à la portée libre, conformément aux recommandations du fabricant.

Si les spécifications de l'ouverture le permettent, les surfaces d'appui doivent être égales. Si les spécifications de l’ouverture stipulent des surfaces d’appui réduites ou de longueurs différentes, vérifiez cette information en contactant le fabricant de linteaux.

Si vous avez besoin d’une assistance supplémentaire, faites confiance à Catnic

Alors que les linteaux standard nécessitent généralement une surface d’appui de 15 cm à chaque extrémité, pour les linteaux spéciaux tels que les arcs ou les linteaux courbés sur plan, vous aurez besoin de l'aide du fabricant de linteaux pour déterminer la longueur d'appui correcte à chaque extrémité.

Catnic peut vous aider à réaliser vos projets de construction hors normes en utilisant des linteaux. Contactez notre équipe dès aujourd’hui, pour qu’elle vous aide à concrétiser votre projet.
