Comment calculer la charge d’un linteau ?

Le calcul de la charge appliquée sur des linteaux dépend de plusieurs facteurs, dont le type de mur dans lequel le linteau est installé. De plus, il faut tenir compte des charges du toit ou d’un sol, ainsi que des charges de maçonnerie. Les linteaux sont surtout conçus pour supporter des charges réparties de manière uniforme mais, parfois, il faudra tenir compte de charges concentrées.

Cette publication de blogue ne donne qu’un aperçu de la manière dont les charges imposées sur les linteaux sont déterminées. Elle ne doit pas remplacer des calculs de charge effectués par un ingénieur structurel accrédité ou un fabricant de linteaux.

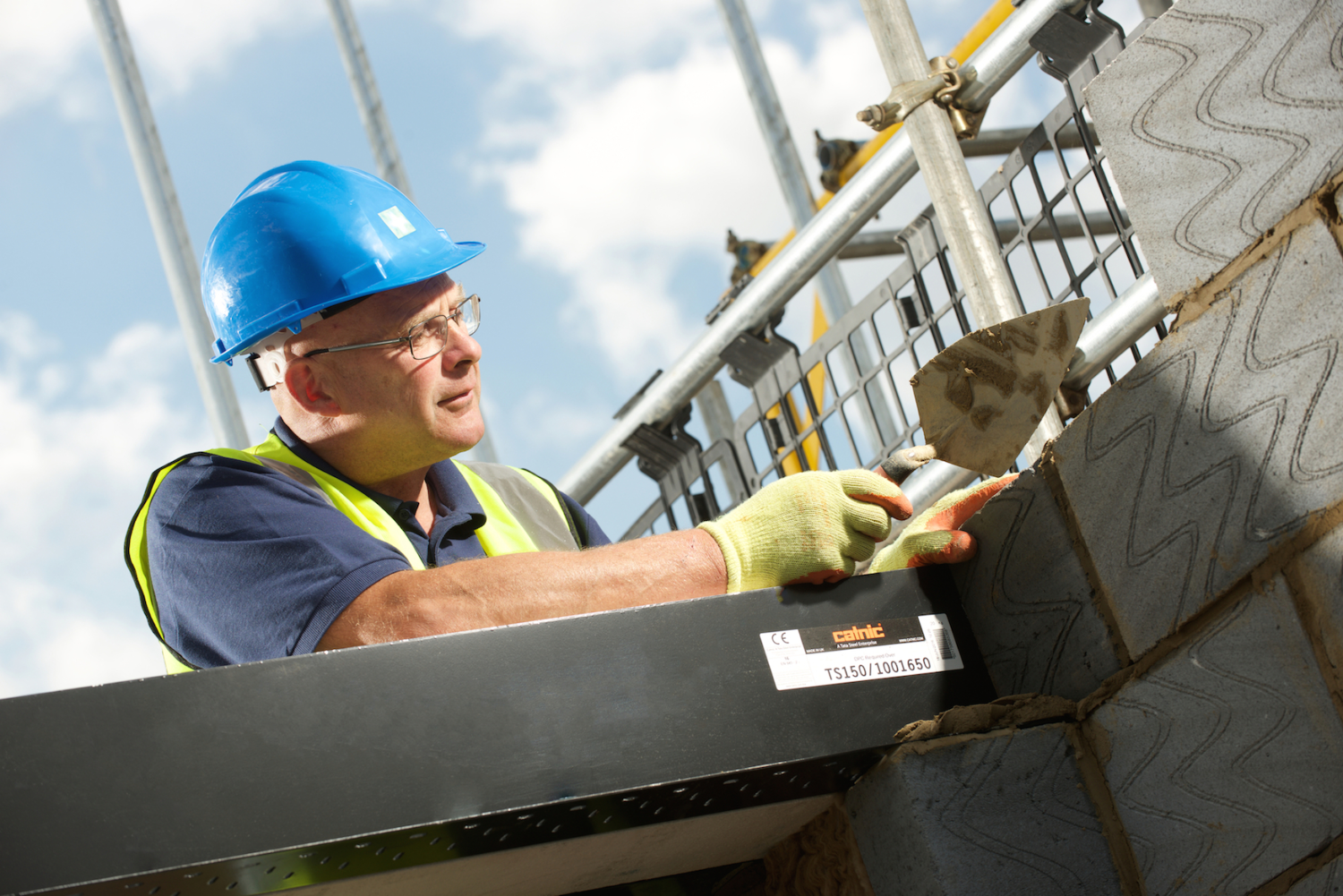

Lors du calcul de la charge imposée à un linteau, il faut d’abord évaluer la maçonnerie du mur située au-dessus du linteau. Étant donné la manière dont les charges agissent et sont réparties, la charge de maçonnerie correspond au poids d’une maçonnerie de forme triangulaire située au-dessus du linteau (si le linteau se trouve à la base du triangle).

Cette « charge de maçonnerie triangulée » est très simple quand il n’y a aucune ouverture dans la zone au-dessus du linteau. Si cette zone comporte des ouvertures, la charge doit être ajustée.

Lorsque des étages intermédiaires ou des toitures portent sur la maçonnerie située au-dessus du linteau, des charges supplémentaires sont imposées. L’ampleur de la charge peut varier en fonction de la construction, particulièrement celle des planchers, s’ils sont en bois ou en béton.

Enfin, il est important de prendre en considération les charges dynamiques ou vives imposées par le type de bâtiment et son utilisation. Les bâtiments commerciaux et résidentiels, selon leur affectation, imposent des charges différentes, qui sont transférées à travers le sol et dans les murs.

Globalement, le but est d’attribuer à un linteau une charge maximale d’utilisation en fonction des charges imposées (en incluant un facteur de sécurité). Ainsi, le linteau ne se déplacera pas verticalement de plus de 0,003 x la portée libre de l’ouverture. Les fabricants de linteaux publient des tableaux de charges où figurent les charges maximales d’utilisation de leurs produits, établies conformément à la norme BS EN 845-2.

Dans les constructions de murs creux, la charge entre la partie interne et la partie externe de la maçonnerie n’est pas nécessairement répartie uniformément. Dans cette application, il faut donc prendre en considération le rapport des charges extrêmes.

Quand le linteau ne supporte que de la maçonnerie, le rapport des charges extrêmes est généralement 1:1. Souvent, ce rapport monte à 3:1 (de la partie interne vers la partie externe) pour les linteaux qui supportent des charges de sol en bois et à 5:1 pour les charges de plancher en béton. Dans les applications d’avant-toit, ce rapport passe à 19:1.

Afin de proposer des solutions rentables, nous mettons à disposition divers linteaux qui conviennent à la même construction de mur, mais conçus pour supporter des charges très différentes. Ils sont regroupés en linteaux pour des applications légères, classiques, lourdes et extra lourdes. La charge du linteau déterminera s’il correspond à une application légère, classique, lourde ou extra lourde. Généralement, les linteaux pour les applications légères et classiques sont utilisés pour supporter des charges de maçonnerie triangulées, ainsi que des charges de toiture ou de plancher en bois. Les linteaux pour les applications lourdes et extra lourdes sont utilisés pour supporter des planchers en béton et des poutres de grenier ou si des ouvertures larges nécessitent des linteaux plus longs.

Comme tout autre fabricant, Catnic propose des tableaux de charge de tous ses linteaux, en précisant les charges maximales d’utilisation pour faciliter la sélection. Pour aider au choix du type de linteau en fonction de l’application, l’outil de sélection de produit de Catnic permet de restreindre le nombre de linteaux, en sélectionnant le type de mur et la condition de charge.

L’outil permet d’accéder aux informations techniques sur chaque type de linteau, y compris sa charge maximale d’utilisation pour chaque longueur classique. Si vous avez des questions concernant les calculs de charge et les spécifications de linteau, contactez-nous pour discuter des spécificités de votre projet
